ÉQUIPEMENT
Navettes de manutention industrielle

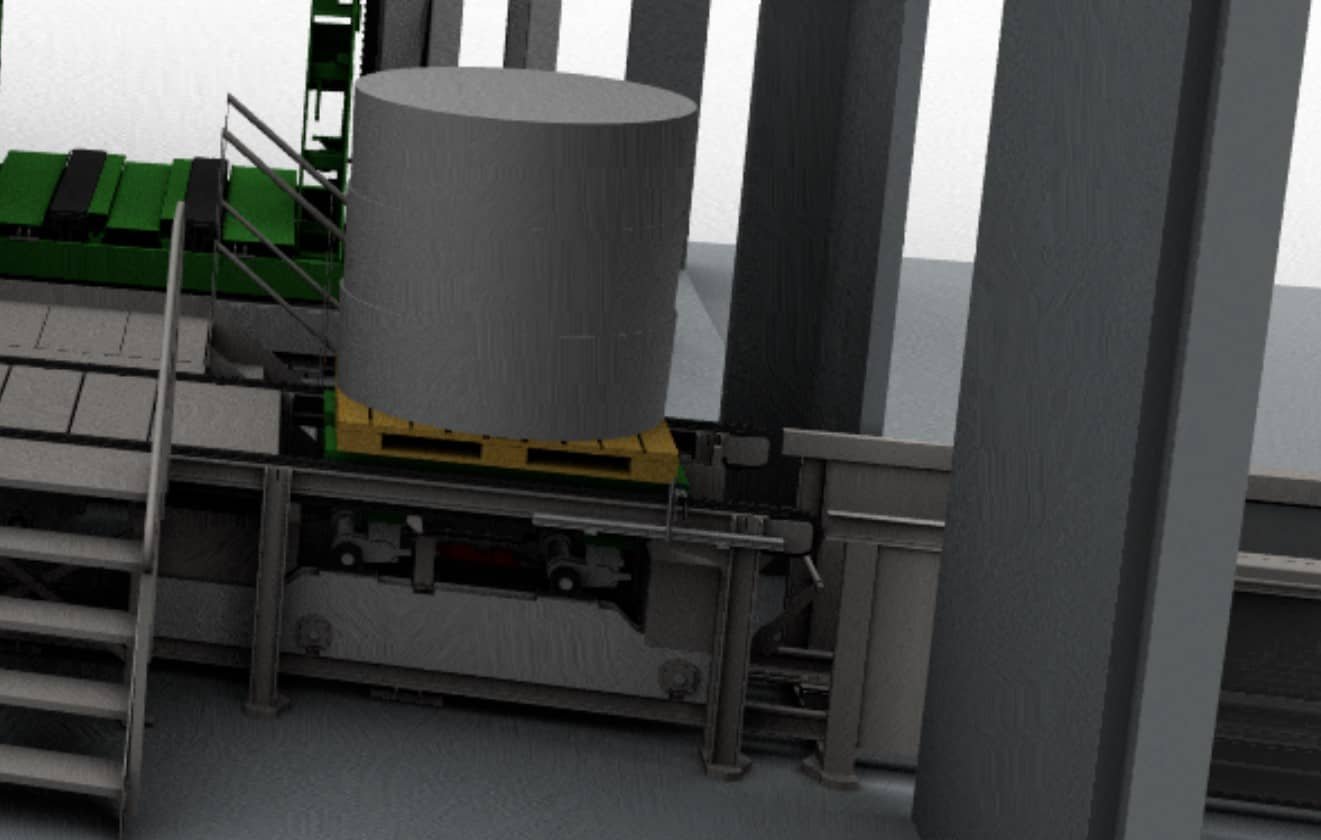

La navette transporte une charge entre des points de prise et de dépose. Elle intervient notamment à l’entrée d’une ligne papetière ou dans la desserte d’un stockage automatisé.
Fonction
Transfert de charges
Desserte
Postes de production ou zones de stockage
Guidage
Automatique dans l’exemple d’entrée de bobines
Interfaces
Prise, dépose et commande définies pour l’installation
Diamètre
Exemple d’entrée de bobines : 600 à 1 500 mm
Fonctionnement
La charge est déposée sur la navette, déplacée jusqu’au point de desserte puis reprise par l’équipement suivant. Le parcours et les échanges de commande organisent cette succession de transferts.
Le guidage, le support et la charge embarquée sont définis avec l’installation. L’entrée de bobines et la desserte d’un stockage correspondent à des configurations distinctes.
Points clés
Longueur
Entrée de bobines : longueur de 1 800 à 2 050 mm
Poids
Entrée de bobines : 4 t maximum
Extension
Autre cas logistique : ajout d’une navette et de racks
Dans l’application historique décrite par ALFI, une bobine de papier est déposée sur une navette guidée automatiquement à l’entrée de la ligne.
Caractéristiques de cet exemple
- Diamètre des bobines : 600 à 1 500 mm.
- Longueur : 1 800 à 2 050 mm.
- Poids : 4 t maximum.
Ces valeurs concernent le poste d’entrée de bobines. La reprise, le maintien et la dépose sont coordonnés avec les autres équipements de la ligne de manutention papetière.
Dans une configuration de stockage automatisé décrite dans les sources, l’augmentation de capacité s’accompagne de l’ajout d’une navette et de nouveaux racks.
Les points à relier
L’étude précise les charges, les postes de prise et de dépose, les parcours nécessaires et la fréquence des mouvements. Les échanges de commande sont définis avec le système de stockage.
La charge utile et le guidage de la navette sont propres à cette installation. Les caractéristiques de l’exemple papetier ci-dessus restent rattachées à l’entrée de bobines.
